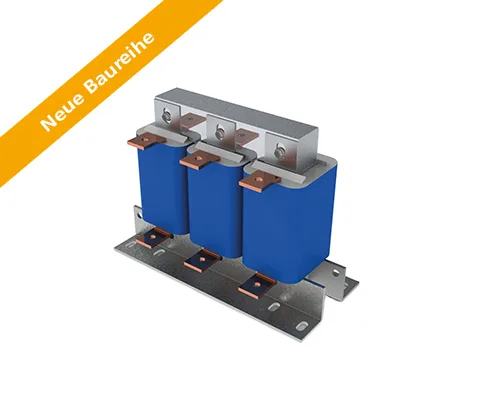

Induttanza du/dt N CNW 806 | REO ITALIA – Componenti induttivi, resistivi ed elettronici

Descrizione

NUOVA SERIE!

La nuova serie non convince solo per i tempi di consegna più rapidi, ma anche per il risparmio di risorse e la maggiore efficienza.

Ridurre la pendenza di tensione a < 500 V/µs: proteggere in modo economico le utenze elettriche e l'isolamento.

Un metodo semplice ed economico per ridurre la velocità di salita della tensione è l'impiego di un'induttanza o di un filtro du/dt. Attenua la pendenza di tensione a valori tollerabili e previene le sovratensioni su linee di alimentazione lunghe.

Perdite e riscaldamento sono ridotti al minimo e la corrente di dispersione diminuisce. Limitando la ripidità dei fronti di tensione, l'isolamento del motore è protetto e la sua durata aumenta.

Si riducono inoltre i disturbi EMC irradiati nella gamma da 1 MHz a 30 MHz.

Vantaggi

Protezione delle utenze elettriche
Limitazione della pendenza di tensione a < 500 V/µs
Maggiore durata delle utenze elettriche
Basse correnti di dispersione sul motore
Perdite ridotte
Costruzione semplice
Design compatto
Produzione possibile secondo il sistema di isolamento UL E251513

Applicazioni tipiche

Sistemi di azionamento per motori, costruzione di macchine, ascensori / scale mobili, pompe, tecnologia di trasporto, ventilazione e condizionamento, robotica, tecnologia di automazione, alimentatori, turbine eoliche

SPECIFICHE TECNICHE

Tensione nominale: U ≤ 3 x 500 V
Riduzione della pendenza di tensione du/dt a < 500 V/µs
Frequenza di campo: 0 – 60 Hz (azionamento)
Frequenza di commutazione dell'inverter: fino a 150 A > 4 kHz, oltre 150 A > 1,5 kHz
Conformità: EN 60289 / EN 61558
Tensione di prova: L-L 2.500 V, AC/50 Hz, 60 s; L-PE 2.500 V, AC/50 Hz, 60 s
Classe di isolamento: T40/F
Grado di protezione: IP00
Categoria climatica: DIN IEC 60068-1
Sovraccarico: 1,5 x IN per 1 min / h
Temperatura ambiente: 40 °C
Esecuzione: verticale, su angolari di fissaggio

DATI TECNICI

Tipo	Tensione nominale / frequenza nominale U [V]	Corrente nominale I [A]	Induttanza nominale L [mH]	Resistenza R [mΩ]	Perdite P [W]	Uk a 400 V, 50 Hz [%]	Uk a 230 V, 50 Hz [%]	Uk a 480 V, 60 Hz [%]	Uk a 500 V, 50 Hz [%]	Massa [kg]	Massa Cu [kg]	Massa Al [kg]
N CNW 806 / 4	500 50/60 Hz	4	1,500	92,7	10	0,8	1,4	0,8	0,7	1,0	0,12	–
N CNW 806 / 10	500 50/60 Hz	10	0,600	26,4	20	0,8	1,4	0,8	0,7	2,0	0,15	–
N CNW 806 / 18	500 50/60 Hz	18	0,330	12,0	20	0,8	1,4	0,8	0,6	2,0	0,21	–
N CNW 806 / 24	500 50/60 Hz	24	0,245	9,1	30	0,8	1,4	0,8	0,6	2,5	0,24	–
N CNW 806 / 37	500 50/60 Hz	37	0,160	4,8	30	0,8	1,4	0,8	0,6	3,0	0,57	–
N CNW 806 / 48	500 50/60 Hz	48	0,123	2,7	40	0,8	1,4	0,8	0,6	3,0	0,45	–
N CNW 806 / 65	500 50/60 Hz	65	0,090	2,0	50	0,8	1,4	0,8	0,6	4,0	0,57	–
N CNW 806 / 90	500 50/60 Hz	90	0,065	1,5	60	0,8	1,4	0,8	0,6	5,0	0,72	–
N CNW 806 / 120	500 50/60 Hz	120	0,050	1,1	80	0,8	1,4	0,8	0,7	7,0	1,44	–
N CNW 806 / 150	500 50/60 Hz	150	0,039	0,5	60	0,8	1,4	0,8	0,6	8,0	1,65	–
N CNW 806 / 180	500 50/60 Hz	180	0,033	0,5	80	0,8	1,4	0,8	0,6	9,0	1,35	–
N CNW 806 / 200	500 50/60 Hz	200	0,029	0,5	100	0,8	1,4	0,8	0,6	9,0	1,50	–
N CNW 806 / 250	500 50/60 Hz	250	0,024	0,22	120	0,8	1,4	0,8	0,7	15,0	1,10	1,50
N CNW 806 / 300	500 50/60 Hz	300	0,020	0,15	140	0,8	1,4	0,8	0,7	16,0	1,10	2,55
N CNW 806 / 350	500 50/60 Hz	350	0,017	0,13	140	0,8	1,4	0,8	0,6	21,0	6,5	–
N CNW 806 / 400	500 50/60 Hz	400	0,015	0,10	150	0,8	1,4	0,8	0,7	24,0	2,2	2,25
N CNW 806 / 500	500 50/60 Hz	500	0,012	0,10	200	0,8	1,4	0,8	0,7	27,0	2,60	3,30
N CNW 806 / 600	500 50/60 Hz	600	0,010	0,08	250	0,8	1,4	0,8	0,7	32,0	4,40	2,55
N CNW 806 / 700	500 50/60 Hz	700	0,008	0,07	260	0,8	1,3	0,8	0,6	35,0	4,90	3,00
N CNW 806 / 800	500 50/60 Hz	800	0,007	0,06	280	0,8	1,3	0,8	0,6	36,0	5,20	3,90
N CNW 806 / 900	500 50/60 Hz	900	0,0065	0,05	290	0,8	1,4	0,8	0,6	55,0	10,8	5,55
N CNW 806 / 1000	500 50/60 Hz	1.000	0,006	0,05	360	0,8	1,4	0,8	0,7	56,0	10,8	5,85
N CNW 806 / 1200	500 50/60 Hz	1.200	0,005	0,05	480	0,8	1,4	0,8	0,7	56,0	10,8	6,00

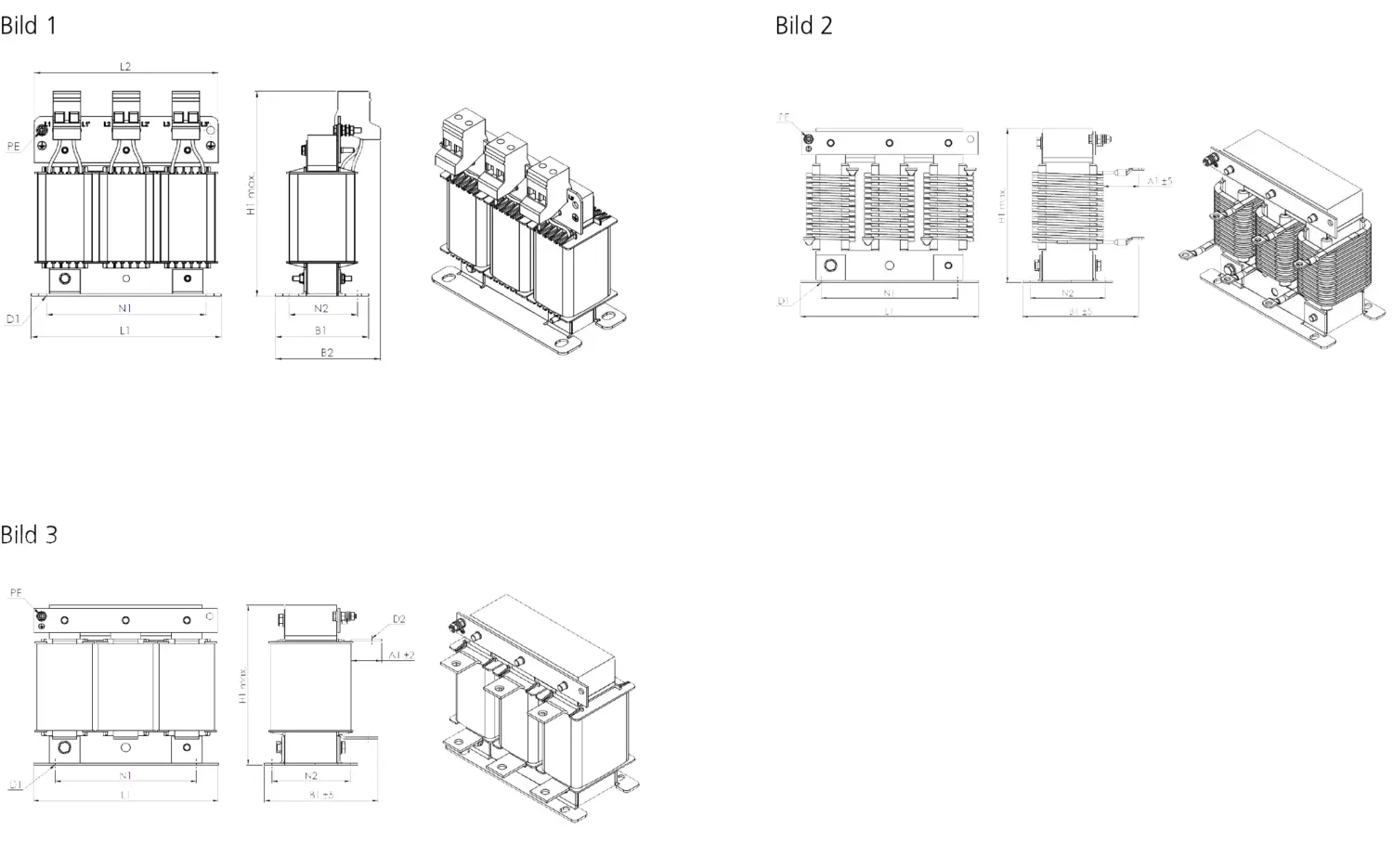

DIMENSIONI IN MM

Tipo	Lunghezza L1 [mm]	Lunghezza L2 [mm]	Larghezza B1 [mm]	Larghezza B2 [mm]	Altezza max. H1 [mm]	Fissaggio N1 [mm]	Fissaggio N2 [mm]	Fissaggio D1 [mm x mm]	Collegamenti morsetti / sezione [mm²]	Angolare di collegamento [mm x mm]	Collegamento A1 [mm]	Collegamento D2 [mm]	Collegamento PE Ø [mm]
N CNW 806 / 4	65	78	50	60	95	50	38	5 x 8	2,5	–	–	–	M4
N CNW 806 / 10	80	96	45	55	110	65	34	5 x 8	2,5	–	–	–	M4
N CNW 806 / 18	80	96	5	65	110	65	43	5 x 8	2,5	–	–	–	M4
N CNW 806 / 24	125	120	61	76	145	100	45	5 x 8	10	–	–	–	M4
N CNW 806 / 37	125	–	90	–	105	100	45	5 x 8	10 (M6)	–	40	–	M6
N CNW 806 / 48	125	–	100	–	105	100	55	5 x 8	10 (M6)	–	40	–	M6
N CNW 806 / 65	155	–	110	–	130	130	54	8 x 12	16 (M8)	–	40	–	M6
N CNW 806 / 90	155	–	120	–	130	130	69	8 x 12	16 (M8)	–	40	–	M6
N CNW 806 / 120	190	–	115	–	160	170	57	8 x 12	25 (M8)	–	45	–	M8
N CNW 806 / 150	190	–	130	–	160	170	67	8 x 12	25 (M10)	–	45	–	M10
N CNW 806 / 180	190	–	140	–	160	170	77	8 x 12	25 (M10)	–	45	–	M10
N CNW 806 / 200	190	–	140	–	160	170	77	8 x 12	25 (M10)	–	45	–	M10
N CNW 806 / 250	240	–	145	–	210	185	84	10 x 18	–	30 x 4	45	11	M12
N CNW 806 / 300	240	–	140	–	210	185	84	10 x 18	–	30 x 4	45	11	M12
N CNW 806 / 350	240	–	155	–	210	185	84	10 x 18	–	40 x 5	50	13	M12
N CNW 806 / 400	300	–	150	–	265	224	95	10 x 18	–	40 x 5	50	13	M12
N CNW 806 / 500	300	–	160	–	295	224	95	10 x 18	–	40 x 5	50	13	M12
N CNW 806 / 600	300	–	177	–	295	224	105	10 x 18	–	40 x 8	60	13	M12
N CNW 806 / 700	300	–	177	–	325	224	105	10 x 18	–	40 x 8	60	13	M12
N CNW 806 / 800	300	–	195	–	325	224	105	10 x 18	–	60 x 5	70	2 x 13	M12
N CNW 806 / 900	420	–	207	–	390	316	124	10 x 18	–	60 x 10	80	2 x 13	M12
N CNW 806 / 1000	420	–	217	–	390	316	124	13 x 20	–	60 x 10	80	2 x 13	M12
N CNW 806 / 1200	420	–	217	–	390	316	124	13 x 20	–	60 x 10	80	2 x 13	M12
