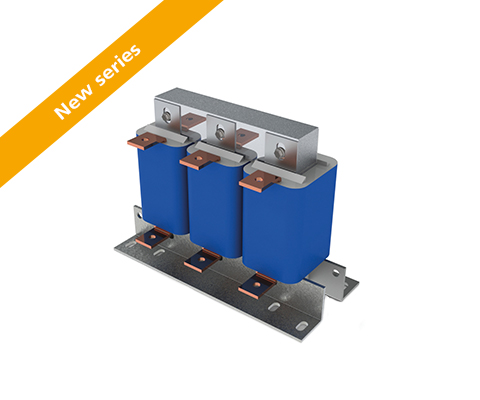

DV/DT -INDUTTANZA N CNW 806

Filtro trifase dv/dt

Descrizione

Riduce i picchi di tensione a  500 V/µs: i consumi elettrici e l’isolamento saranno protetti a costi ridotti.
Un metodo semplice ed economico per ridurre la velocità di aumento della tensione consiste nell’utilizzare un filtro dv/dt o un acceleratore. Smorza l’aumento di tensione a valori accettabili e previene le sovratensioni su lunghe linee di alimentazione.
Le perdite e il riscaldamento sono ridotti al minimo e la corrente di dispersione ridotta. Limitando la velocità di aumento della tensione, l’isolamento del motore è protetto e quindi prolunga la vita.

Inoltre, l’interferenza elettromagnetica può essere ridotta nell’intervallo di radiazione da 1 MHz a 30 MHz.

Vantaggi

  • Protezione delle utenze elettriche
  • Limitazione dell’aumento di picchi di tensione su <500V/us
  • Maggiore durata delle utenze elettriche
  • Basse correnti di dispersione sul motore
  • Perdite ridotte
  • Costruzione facile
  • Design compatto
  • Possibilità di produzione secondo il sistema di isolamento UL E251513

Applicazioni tipiche

Sistemi di azionamento per azionamenti a motore, Ingegneria meccanica, Ascensori / scale mobili, Tubi, Tecnologia di trasporto, Ventilazione e condizionamento, Robotica, Tecnologia di automazione, Alimentatori, Turbine eoliche

Specifiche tecniche

  • Tensione nominale: U ≤ 3 x 500 V
  • Ridurre i picchi a tensione a < 500 V/µs • Frequenza di campo: 0 – 60 Hz Drive • Frequenza di commutazione: fino a 150 A >4kHz, da 150 A >1,5KHz
  • Secondo: EN 60289 / EN 61558
  • Tensione di prova: L-L 2500 V, AC/50Hz 60s; L-PE 2500 V, AC/50Hz 60s
  • Classe di isolamento: T40/F
  • Grado di protezione: IP00
  • Categoria climatica: DIN IEC 60068-1
  • Sovraccarico: 1,5 x INenn 1 min / h
  • Temperatura ambiente: 40 °C
  • Design: in piedi sull’angolo del piede

Dimensioni in mm
