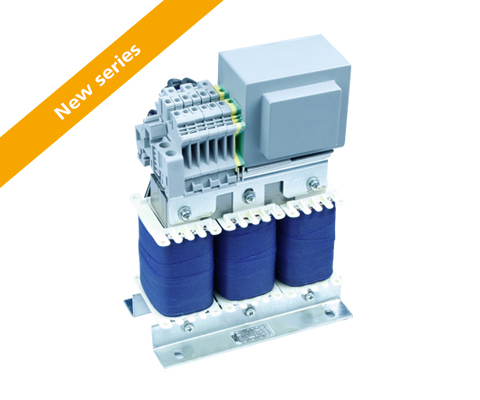

Filtro sinusoidale N CNW 933
Filtro sinusoidale trifase
Descrizione
NUOVA SERIE!
La nuova serie si distingue non solo per i tempi di consegna più rapidi, ma anche per la conservazione delle risorse e una maggiore efficienza.
Tensione di uscita sinusoidale: risparmio sui costi e funzionamento senza problemi. In caso di cavi particolarmente lunghi > 100 m tra il convertitore di frequenza e il motore, il cavo schermato utilizzato per la soppressione EMC può causare un accoppiamento capacitivo. Un’induttanza motore convenzionale non può fornire uno smorzamento sufficiente in questi casi. Il filtro sinusoidale è un filtro passa basso composto da induttanza e capacità e quindi ha una frequenza di risonanza molto bassa. Ciò consente di generare una corrente in gran parte sinusoidale. Il funzionamento e il bilanciamento delle perdite del motore asincrono si comportano come nel normale funzionamento da rete. I tipici rumori del motore durante il funzionamento del convertitore non si verificano e una linea di alimentazione schermata al motore può essere eliminata a seconda del sistema. Le perdite e il riscaldamento sono notevolmente ridotti al minimo e la corrente di dispersione è ridotta. È possibile utilizzare cavi motore più lunghi. L’isolamento del motore è protetto e quindi la durata utile è aumentata. Il filtro sinusoidale attenua molto bene anche l’interferenza condotta nella gamma di frequenze più basse. Le perdite ei rumori tipici della piastra motore sono ridotti.
Vantaggi
- La tensione di uscita è sinusoidale
- I bordi di commutazione sono completamente appiattiti
- Elevata attenuazione delle emissioni spurie di linee
- Efficace contro le interferenze simmetriche
- Cavi motore possibili fino a 1000m
- Salvataggio del cavo schermato possibile
- Maggiore durata delle utenze elettriche
- Riduzione della rumorosità del motore
- Basse correnti di dispersione sul motore
- Costruzione facile
- Produzione secondo sistema di isolamento UL E251513 possibile
Applicazioni tipiche
Sistemi di azionamento per azionamenti a motore:
ingegneria meccanica, ascensori/scale mobili, tubazioni,
Tecnologia di trasporto, Ventilazione e condizionamento, Robotica, Tecnologia di automazione,Alimentatori
Specifiche tecniche
- Tensione nominale: U ≤ 3 x 500 V
- Massimo. ondulazione di tensione: 5%
- Frequenza di campo: 0 – 60 Hz
- Frequenza di commutazione dell’azionamento: fino a 150 A >4kHz, da 150 A >1,5KHz
- Tensione di cortocircuito Uk: 8% (bei 400V)
- Caduta di tensione: 18,4 V/Strang (bei IN e 50Hz)
- Massimo. Lunghezza cavo al motore: 600 m (non schermato) 1000 m (schermato)
- Secondo: EN 60289 / EN 61558
- Tensione di prova: L-L 2500 V, AC/50Hz 60s; L-PE 2500 V, AC/50Hz 60s
- Classe di isolamento: T40/F
- Classe di protezione: IP00
- Categoria climatica: DIN IEC 60068-1
- Sovraccarico: 1,5 x INenn 1 min / h
- Temperatura ambiente: 40 °C
- Design: in piedi sull’angolo del piede
Dimensioni in mm
